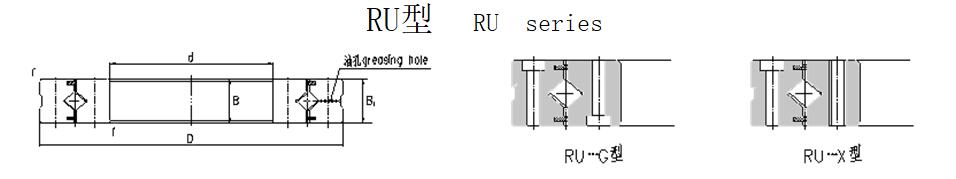

RU型交叉滾子軸承（外圈整體，內圈整體型,內外圈帶有安裝孔）
由于外圈和內圈都帶有安裝孔，安裝時不需要固定法蘭和支撐座。另外，由于外圈和內圈均為整體結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。適用于外圈和內圈旋轉的場合。
交叉圓柱滾子軸承結構：在交叉滾子軸承中，因圓柱滾子在呈90°的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，薄形式更是接近于限的小型尺寸，并且具有高鋼性，所以適合于工業機器人的關節部和旋轉部、機械加工的旋轉臺，機械手旋轉部、旋轉工作臺、機器、計算器、IC制造裝置等設備。
旋轉精度：軸承中垂直排列的滾子間裝有隔離塊，了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子的邊緣應力集中或鎖死現象。同時，因內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能高精度平穩地旋轉。
軸承特點：1、高精度：精度可P4、P2級； 2、高剛性：該系列軸承均帶有預載荷； 3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷。 4、體積?。涸撦S承體積小，可為主機節省空間。
| 軸徑 shaft diameter (mm) | 型號 Identification number | 主要尺寸 Main dimensions | 靠肩尺寸 Shoulder height | 基本的額定負荷(徑向) Basic load rating（radial） | 重量 weight | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 內徑 inner ring | 外徑 outer ring | 滾子節圓直徑 Roller pitch circle diameter dp | 寬度 width | 油孔 Greasing hole | 倒角 Chamfer | ds | Dh | C | C0 | Kg | ||
| d | D | (mm) | B B1 | φ | r(min) | KN | KN | |||||
| (mm) | (mm) | (mm) | ||||||||||
| 55 | RU85 | 55 | 120 | 85 | 15 | 3.1 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 |
| 80 | RU124(G) | 80 | 165 | 124 | 22 | 3.1 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 |
| RU124X | ||||||||||||
| 90 | RU148(G) | 90 | 210 | 147.5 | 25 | 3.1 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 |
| RU148X | ||||||||||||
| 115 | RU178(G) | 115 | 240 | 178 | 28 | 3.1 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 |
| RU178X | ||||||||||||
| 160 | RU228(G) | 160 | 295 | 227.5 | 35 | 6 | 2 | 208 | 246 | 104 | 172 | 11.4 |
| RU228X | ||||||||||||
| 210 | RU297(G) | 210 | 380 | 297.3 | 40 | 6 | 2.5 | 272 | 320 | 156 | 281 | 21.3 |
| RU297X | ||||||||||||
| 350 | RU445(G) | 350 | 540 | 445.4 | 45 | 6 | 2.5 | 417 | 473 | 222 | 473 | 35.4 |
| RU445X | ||||||||||||
| 軸徑 shaft diameter | 型號 Identification number | 安裝孔尺寸 Relation between the mounting holes | |||
|---|---|---|---|---|---|
| 內圈 inner ring | 外圈 outer ring | ||||
| (mm) | PCD1 | 安裝孔mounting holes | PCD2 | 安裝孔 mounting holes | |
| 55 | RU85 | 65 | 8-M5貫通 8-M5 through | 105 | 8-φ5.5貫通，φ9.5襯孔深度5.4 |
| 8-φ5.5 through, φ9.5 counterbore depth 5.4 | |||||
| 80 | RU124(G) | 97 | 10-φ5.5貫通，φ9.5襯孔深度5.4 | 148 | 10-φ5.5貫通，φ9.5襯孔深度5.4 |
| 10-φ5.5 through, φ9.5 counterbore depth 5.4 | 10-φ5.5 through, φ9.5 counterbore depth 5.4 | ||||
| RU124X | 10-M5貫通 10-M5 through | ||||
| 90 | RU148(G) | 112 | 12-φ9貫通，φ14襯孔深度8.6 | 187 | 12-φ9貫通，φ14襯孔深度8.6 |
| 12-φ9 through，φ14 counterbore depth 8.6 | 12-φ9 through, φ14 counterbore depth 8.6 | ||||
| RU148X | 12-M8貫通 12-M8 through | ||||
| 115 | RU178(G) | 139 | 12-φ9貫通，φ14襯孔深度8.6 | 217 | 12-φ9貫通，φ14襯孔深度8.6 |
| 12-φ9 through, φ14 counterbore depth 8.6 | 12-φ9 through, φ14 counterbore depth 8.6 | ||||
| RU178X | 12-M8貫通12-M8 through | ||||
| 160 | RU228(G) | 184 | 12-φ11貫通，φ17.5襯孔深度10.8 | 270 | 12-φ11貫通，φ17.5襯孔深度10.8 |
| 12-φ11 through, φ17.5 counterbore depth 10.8 | 12-φ11 through, φ17.5 counterbore depth 10.8 | ||||
| RU228X | 12-M10貫通 12-M10 through | ||||
| 210 | RU297(G) | 240 | 16-φ14貫通，φ20襯孔深度13 | 350 | 16-φ14貫通，φ20襯孔深度13 |
| 16-φ14 through, φ20 counterbore depth 13 | 16-φ14 through, φ20 counterbore depth 13 | ||||
| RU297X | 16-M12貫通 16-M12 through | ||||
| 350 | RU445(G) | 385 | 24-φ14貫通，φ20襯孔深度13 | 505 | 24-φ14貫通，φ20襯孔深度13 |
| 24-φ14 through, φ20 counterbore depth 13 | 24-φ14 through, φ20 counterbore depth 13 | ||||
| RU445X | 24-M12貫通 24-M12 through | ||||
